球轴承

球轴承是滚动轴承的一种，球滚珠装在内钢圈和外钢圈的中间，也叫滚珠轴承。

结构

球轴承主要是由四个基本元件构成：滚珠、内环、外环与保持器。

一般工业用的球轴承满足AISI 52100的标准，滚珠与环通常是以高铬钢制成，洛氏硬度（Rockwell C- scale hardness）约在61-65之间。

而保持器的硬度相较于滚珠与环低，其材料有金属（如：中碳钢、铝合金）或非金属（如：铁弗龙、PTEF、高分子材料）。

球轴承比轴颈轴承的转动摩擦阻力小，因此相同的转速下，摩擦产生的温度会比较低。

主要延伸种类

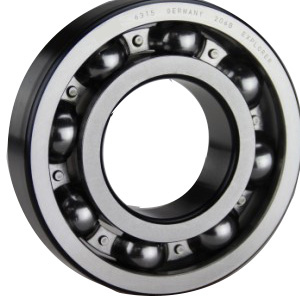

1. 深沟球轴承 使用最广泛的球轴承

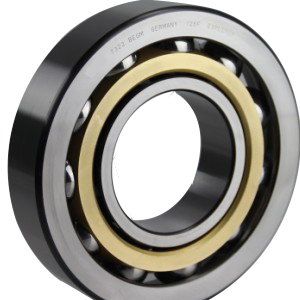

2. 角接触球轴承大多数用于高转速的精密设备

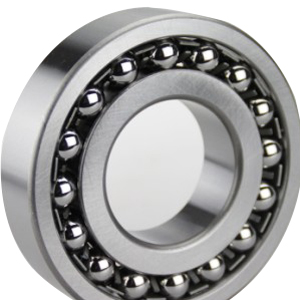

3. 调心球轴承具有深沟球的高转速也有球面滚子轴承的调心功能

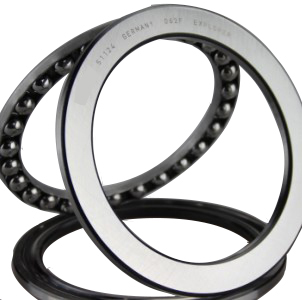

4. 推力球轴承适用高速轴向负荷的转动

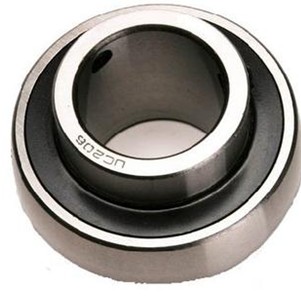

5. 外球面轴承设计简单容易维护，配套轴承座具有调心功能

•
• 圆柱滚子轴承单列圆柱滚子轴承的滚子与滚道为线接触轴承。负荷能力大，主要承受径向负荷。滚动体与套圈挡边摩擦小，适于高速旋转。根据套圈有无挡边，可以分有NU、NJ、NUP、N、NF等单列圆柱滚子轴承，一般使用铜合金车制保持架，或钢板冲压保持架。但也有一部分使用聚酰胺成形保持架。单列圆柱滚子轴承带保持架的轴承可承受重径向载荷、快速加速度以及高速运行的应用场合。

•
• 角接触球轴承单列角接触球轴承主要应用于同时承受径向和轴向联合负荷的场合，有时也可以承受纯轴向负荷，运行转速较高。轴承材料需选择优质的精炼轴承钢GCr15，单列角接触球轴承的轴向载荷能力随角度的增加而增加，接触角α的定义为轴向载荷能力的接触面。该轴承精度等级包括尺寸公差和旋转精度。精度由低到高表示为P0(普通)、P6(P6X)、P5、P4、P2。
